近年来我国的施工技术发展迅速，但在施工现场安全管理方面却止步不前。建筑业一直是高危产业，其安全事故发生率仅次于采矿业，高居第二位。据统计，2019年1月到7月25日全国发生的建筑安全生产事故就达到300起，死亡人数为361人，似乎施工现场安全管理成为了施工企业发展的绊脚石。从国家大力推广BIM技术在建筑行业使用的情况来看，如何使用BIM技术增强建筑施工安全意识，改变传统的现场安全管理模式是亟待解决的问题。下面将用实际案例来说明尚昇建筑公司BIM技术是如何与施工现场安全管理相结合的：

P1工程概况

项目名称为容向测试汽车整车电磁兼容实验室扩建项目，主要由厂房、综合楼组成，为框架体系，桩基+独立基础。工程结构安全等级为二级；主体结构设计使用年限为50年；建筑耐火等级为二级。厂房建筑高度为23.4m，地上五层，一层7.2m，二层至五层3.8m，施工难点为高支模部分；综合楼建筑高度为20.4m，地上五层，一层4.2m，二层至五层3.6m，施工难点为深基坑部分。

P2模型建立

项目结构、建筑模型

为了能够在建筑施工前掌握施工过程中可能会遇到的问题，智能服务中心BIM小组使用Revit 2018对该工程进行结构、建筑建模。在建模过程中，发现很多图纸上的缺陷，具体统计如下表：

表１　综合楼图纸问题统计

表２　厂房图纸问题统计

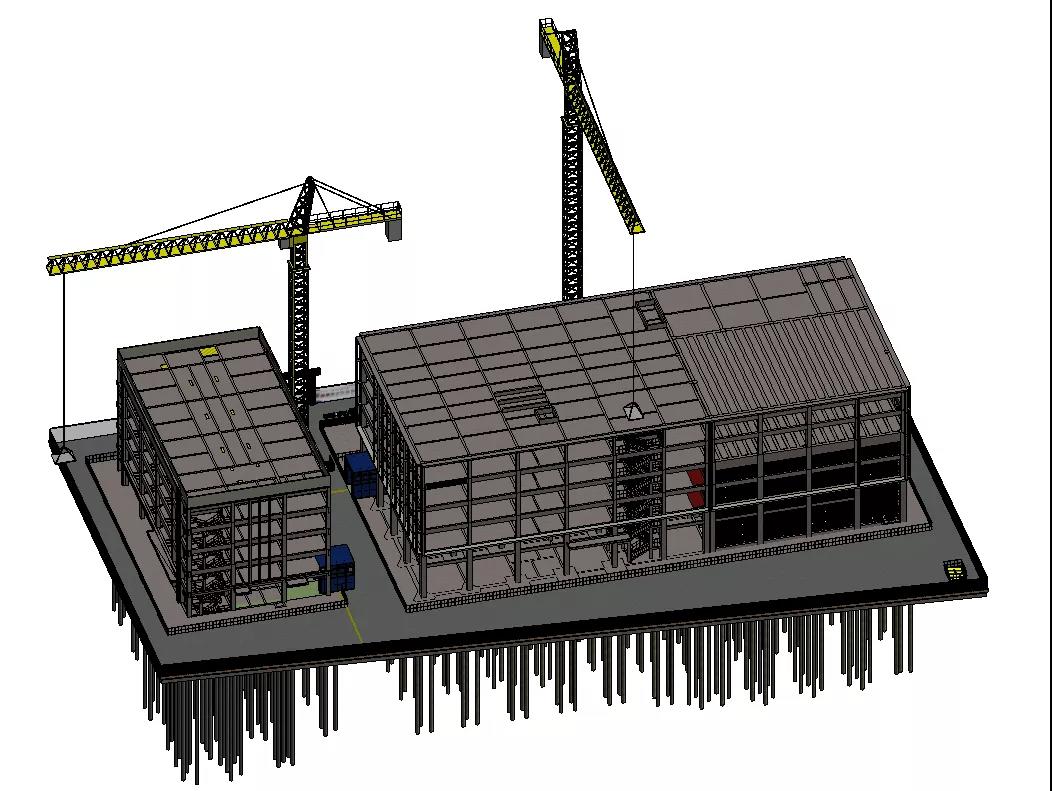

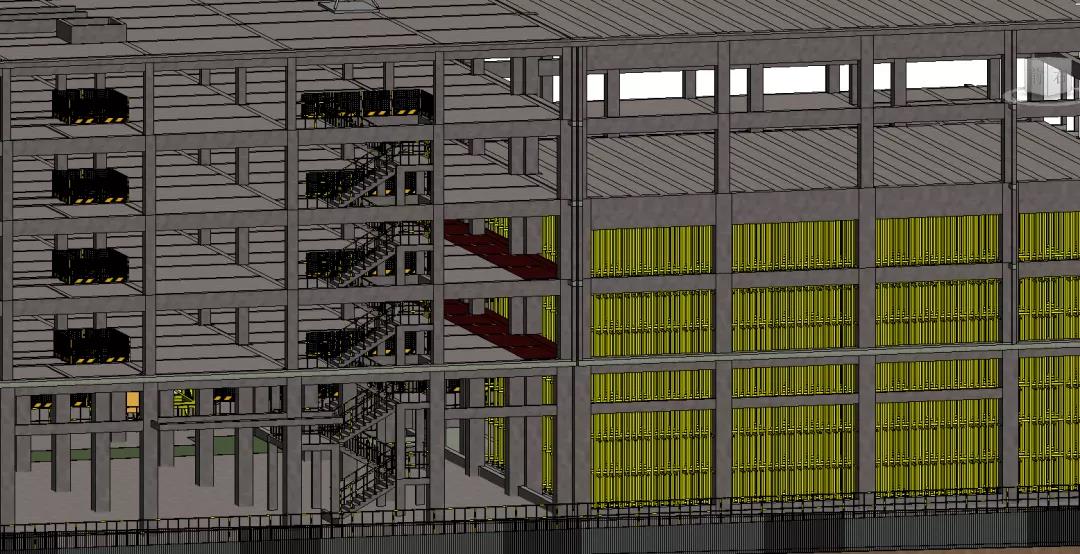

图1　部分问题展示

将建模过程中收集到的所有问题进行集中统计，然后与现场施工管理人员进行图纸会审，再由施工现场管理人员上交设计院修改。通过此流程可以避免在实际施工中遇到上述问题，减少返工带来的工期延误和成本增加。

场部模型

施工场地布置是项目施工的前提，合理的场地布置能够在项目开始之初，从源头避免安全隐患，是后续施工管理、降低成本、提高效益的重要方法。

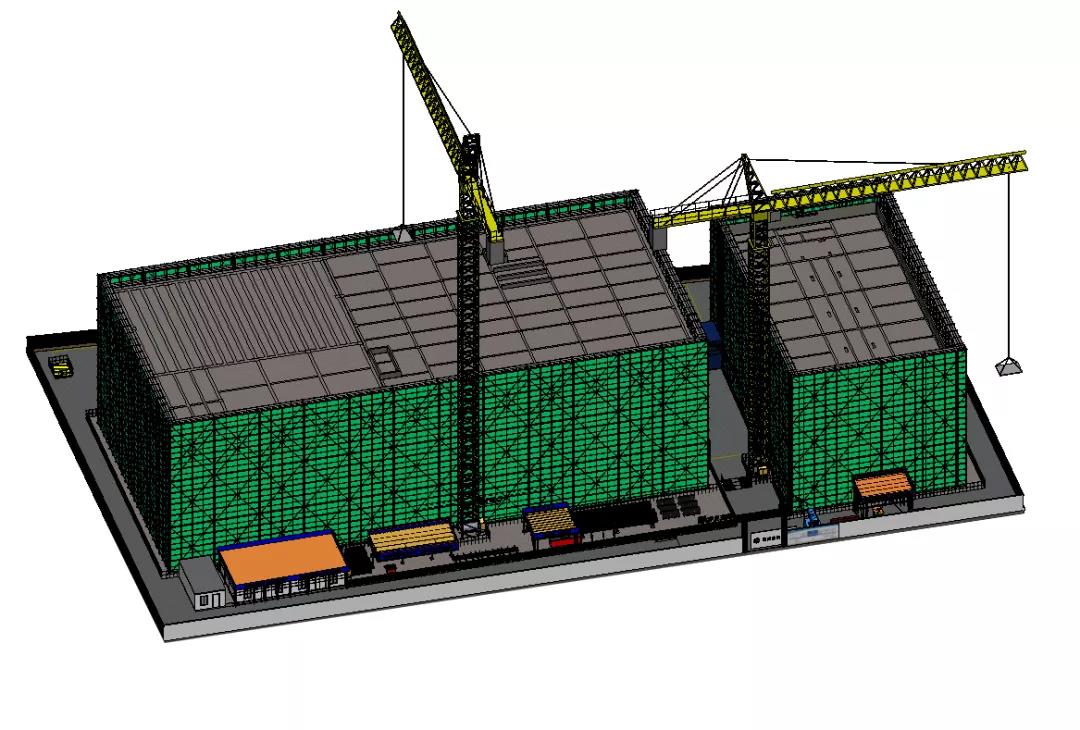

图２　场部模型

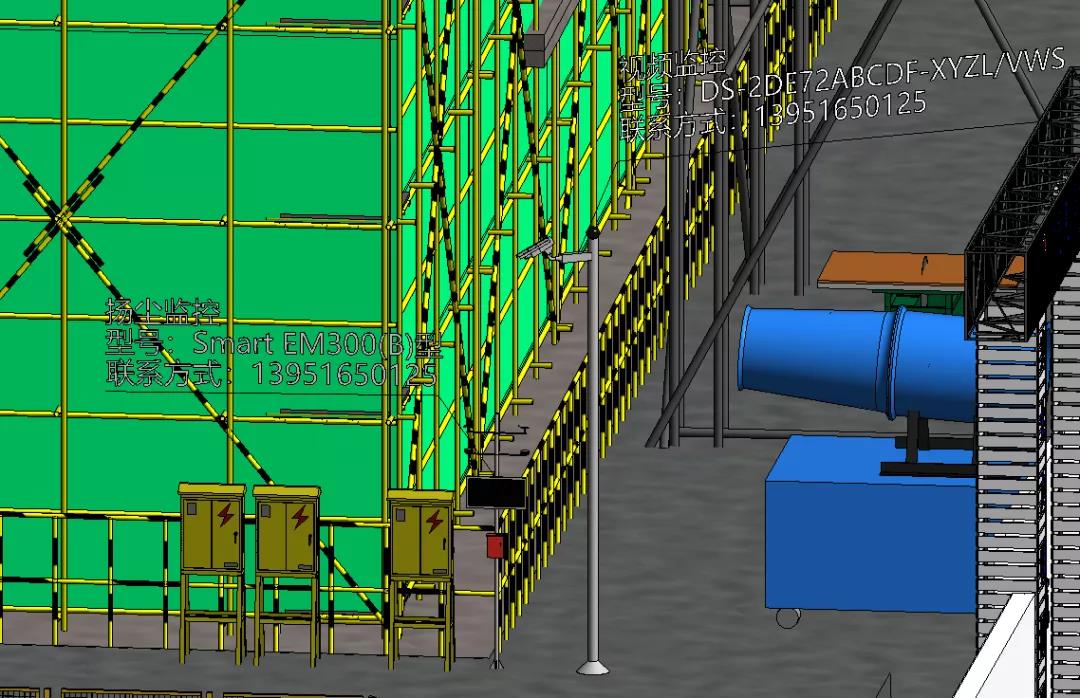

图３　场部模型细节

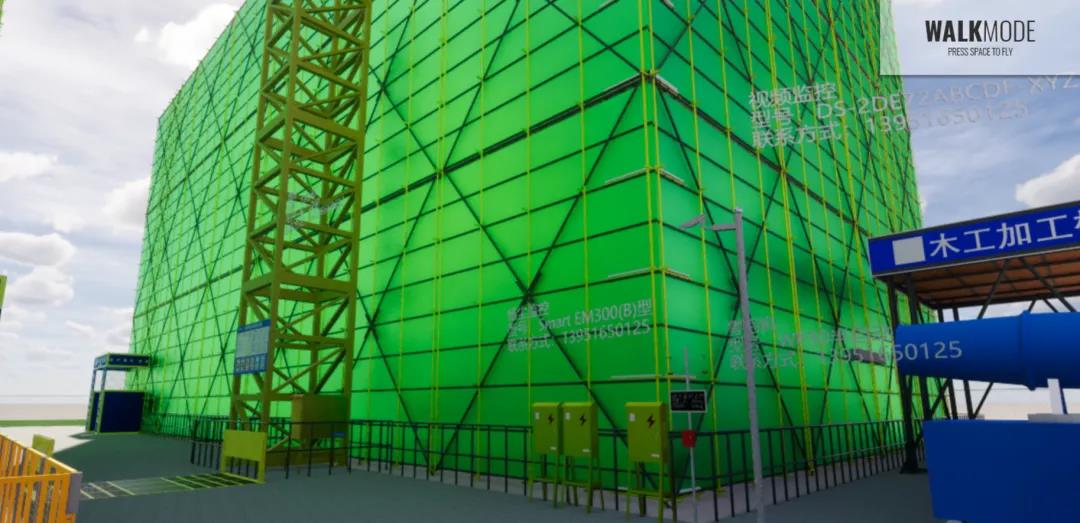

图４　场部模型三维展示

图５　场部漫游二维码

深基坑模型

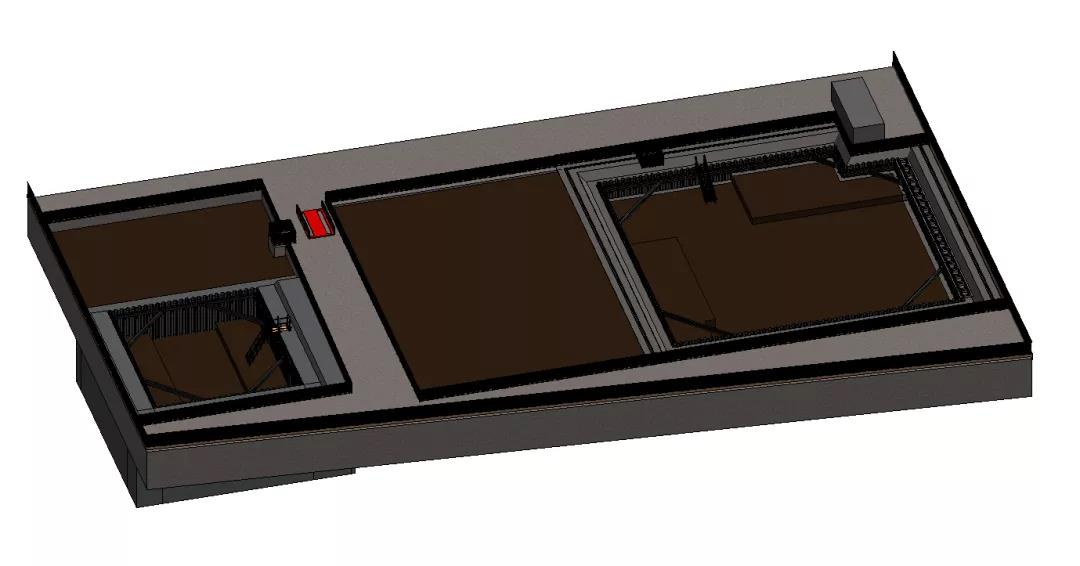

图6　深基坑模型

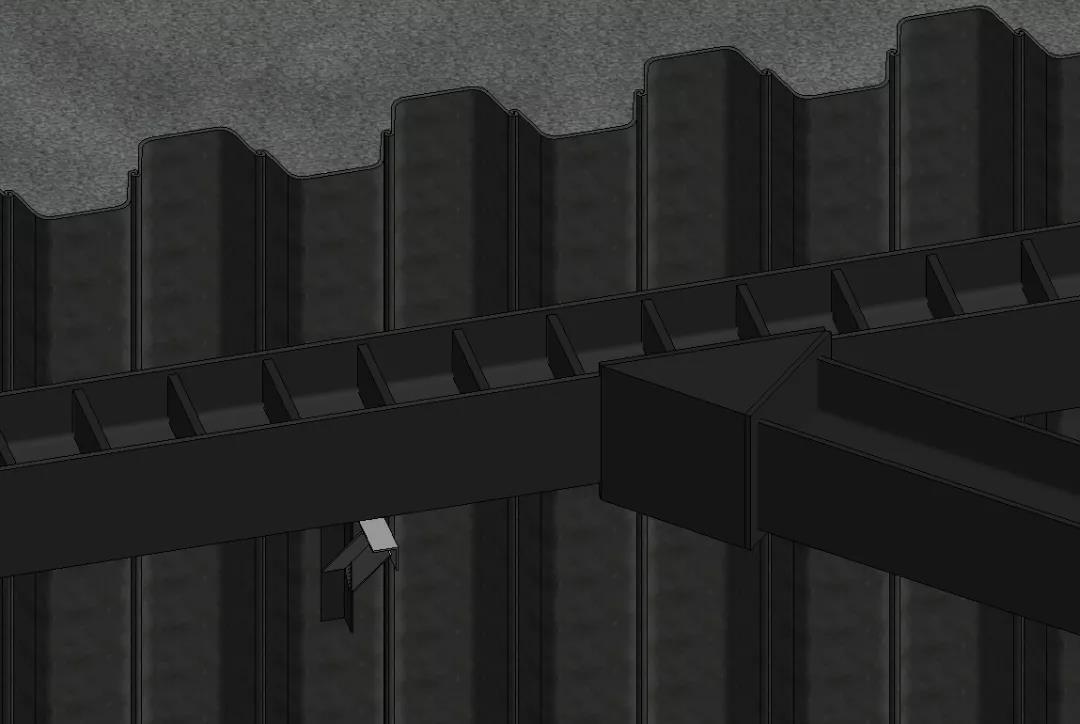

图7　钢板桩+型钢支护部分模型

高支模模型

图8　高支模模型

安全隐患管理模型

安全隐患管理模型是智能服务中心BIM小组针对安全隐患管理特别制作的模型，与场部模型最大的区别在于这个模型集中展示了项目中的隐患点。与Revit二次开发的安全管理系统插件相结合，能够快速的定位到预先设置好的安全隐患处，大大提高了现场施工管理人员对可能发生的安全问题的警觉性，从而减少事故发生的概率。

图9　安全隐患管理模型

图10　安全隐患管理模型细节

P3二次开发的应用

在本项目中，综合楼深基坑模型与安全管理隐患模型都与Revit二次开发的安全管理系统有深度结合。综合楼深基坑模型与专家论证方案文件进行绑定，而安全隐患模型中对临边安全措施、高支模施工、安全通道路线、高支模警示范围等重点安全隐患处进行提示并与相关安全文件绑定。现场管理人员只需简单的操作就能在Revit模型中快速定位和打开安全文件，无需在电脑中或者现实中寻找相关文件和规范，从而帮助现场管理人员提升工作效率。

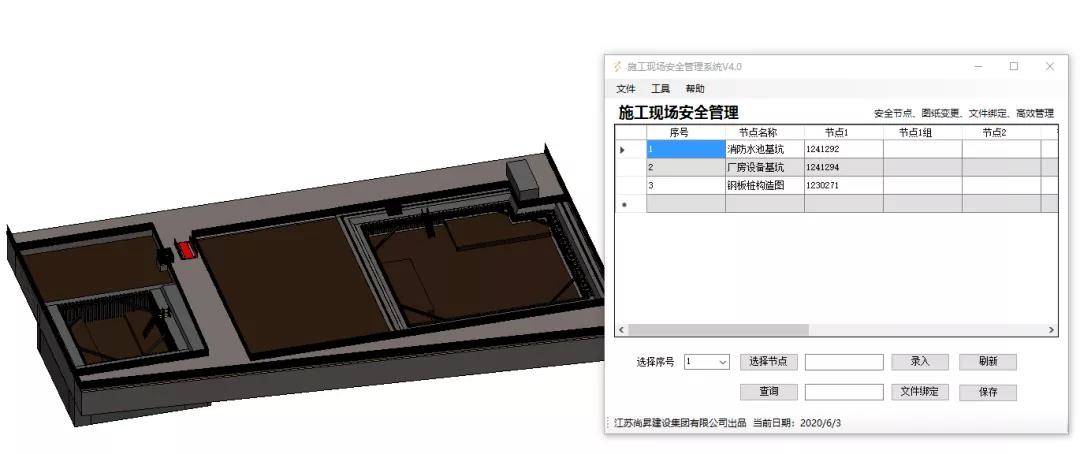

图11　基坑模型+安全管理界面

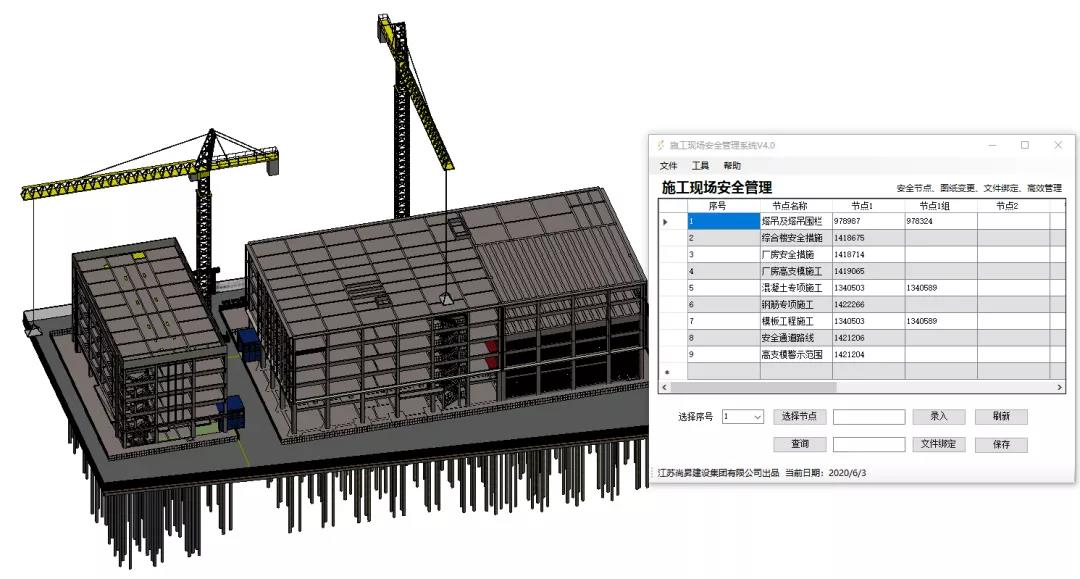

图12　安全隐患管理模型+安全管理界面

安全管理界面操作步骤

P4控制流程图与闭环

将上述所有模型和应用点结合起来，制作成一张流程图。在最后完成施工时，智能服务中心BIM小组会收到现场提供的反馈信息，对流程进行优化和调整，形成一个闭环操作。

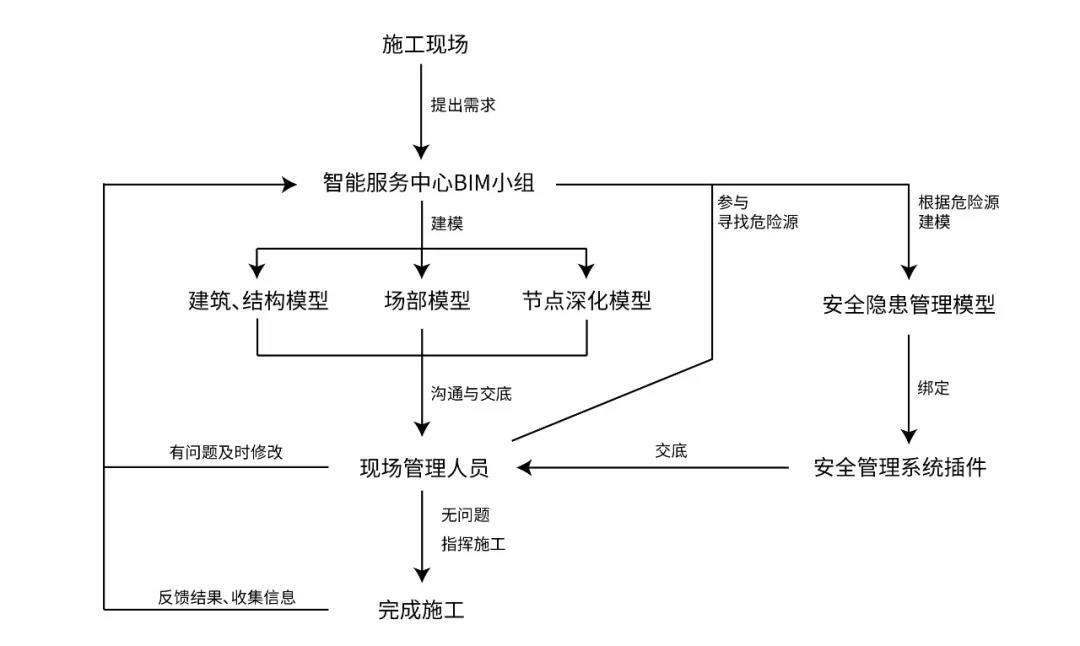

图13　控制流程图

P5总结

本项目将BIM与现场安全管理深度结合，从几个方面细致地将BIM的可视化优势突出，与传统的现场安全管理相区别，保证了施工前能做好足够的准备，尽可能的减少图纸问题、安全问题，为现场管理人员减负，为项目施工缩短工期、降低成本。此控制流程还需要经历更多的项目来进一步完善，BIM技术在安全管理方面的应用还有很大的提升空间。
